时效钢铁残余奥氏体转变为马氏体的方法有二：一是对奥氏体进行时效，二是进行冷加工。

以含25%Ni马氏体时效钢举例，在采取第一种方法时，在固溶处理之后，将钢再加热到705°C保温几个小时，在保温期间，从奥氏体中析出一部分钛的金属间化合物，由于奥氏体发生了时效弥散析出，结果，溶解于奥氏体中的合金元素的含量降低，奥氏体的马氏体点升高，这样，再通过冷处理，奥氏体可以基本上转变为马氏体。采取冷加工方式时，可以在固溶处理后，对钢施加25%以上的冷变形，然后再进行冷处理。通过冷加工，也能达到促使马氏体点升高的目的，并通过冷处理使奥氏体全部转变为马氏体。

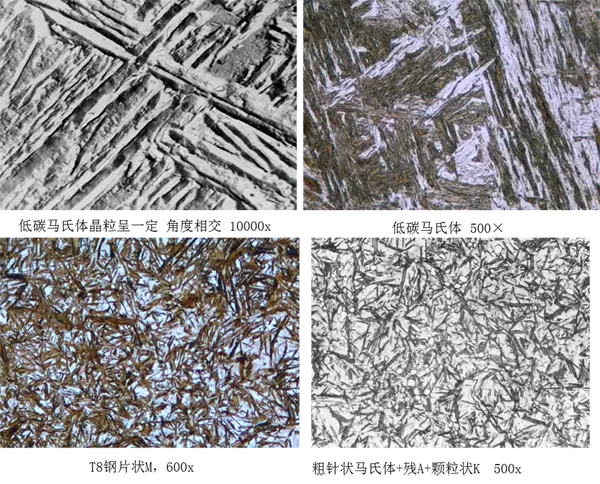

马氏体

回火马氏体

参考文献：1.合金钢 . 北京：冶金工业出版社

2.图片来源公众号每天学点热处理
